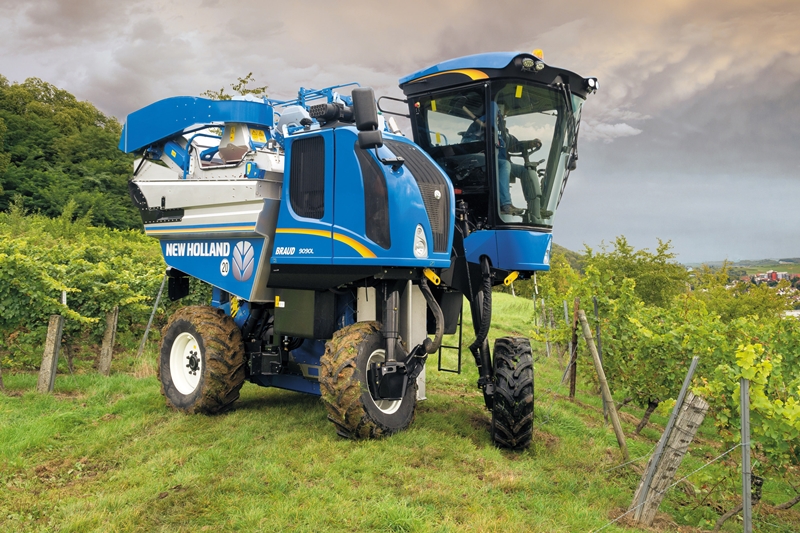

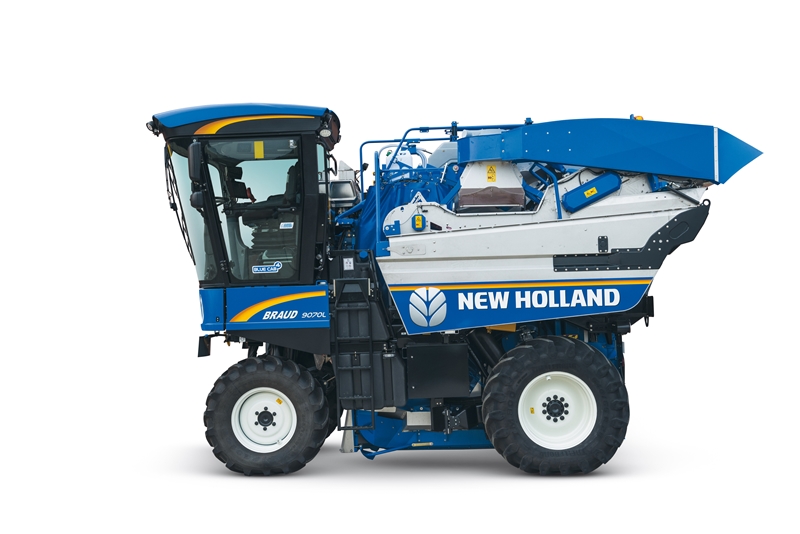

BRAUD

BRAUD 9000 M/L/N 2

• Nejlepší technologii sklizně v oboru
  •     Hospodárnost a ohleduplnost k porostu
  •     Výkonnost
  •     Čistota sklizených bobulí
• Snadnou obsluhu stroje, ovladatelnost, comfort
• Rozumné provozní náklady a minimální náklady na údržbu
• Minimální dobu nastavování stroje a denní údržby
• Maximální využití času pro sklizeň bez prostojů
• Univerzální využití nejen pro sklizeň

• A to vám také multifunkční sklízeče hroznů BRAUD přináší.

BRAUD 9000 M/L/N 3

• Destemmer a třídění bobulí Opti-Grape
• Jednoduché a snadné nastavení a čištění destemmeru
• Systém předmytí stroje – za 20 minut je hotovo
• Obsah zásobníku až 4.000 litrů
• Rychlé a jednoduché nastavení systému Noria, fixace sběrací hlavy při přesunu stroje.
• Setřásací systém SDC, který dosáhne i na nízko rostoucí hrozny.

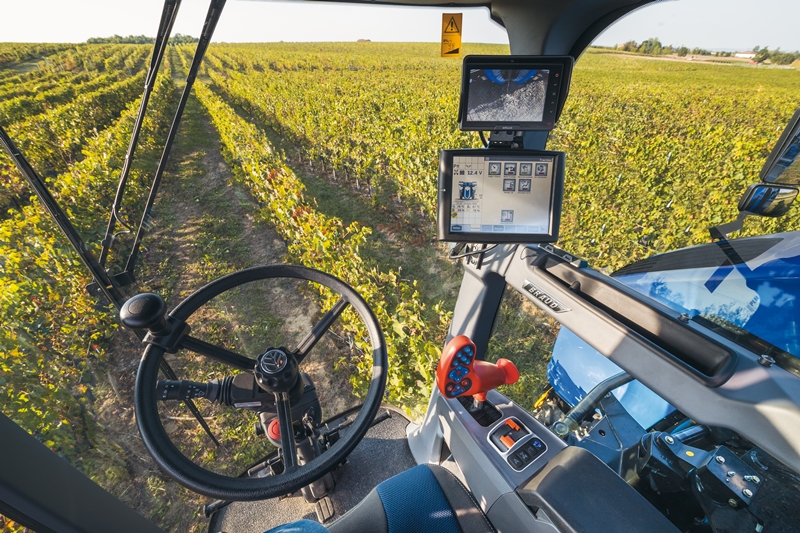

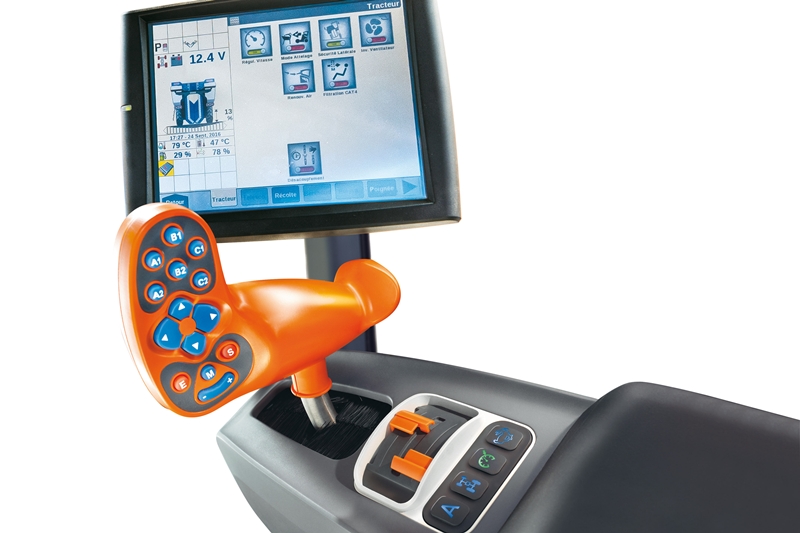

• Výborný výhled ze stroje s moderními ovládacími prvky IMS 2.0 a IntelliView IV.
• Maximální ochrana zdraví při práci s kabinou BlueCab 4
• Živé, spolehlivé a hospodárné motory FPT

BRAUD 9000 M/L/N 4

• Kotvící čep je vysoko uložený – vyšší průjezdná výška.
• Výkyvná hlava vyvíjí minimální tlak na vinný keř
• Indikace míry vyrovnávání

• Vlavy révy jemně vedou sklízecí hlavu v řádku

• Rám setřásacího ústrojí je uložen na silent blocích
• Vibrace ze setřásacího ústrojí se nepřenáší do kabiny
• Tříbodové odpružení se třemi selent bloky
• Tříbodové odpružení je dostatečně jemné k porostu révy vinné

BRAUD 9000 M/L/N 5

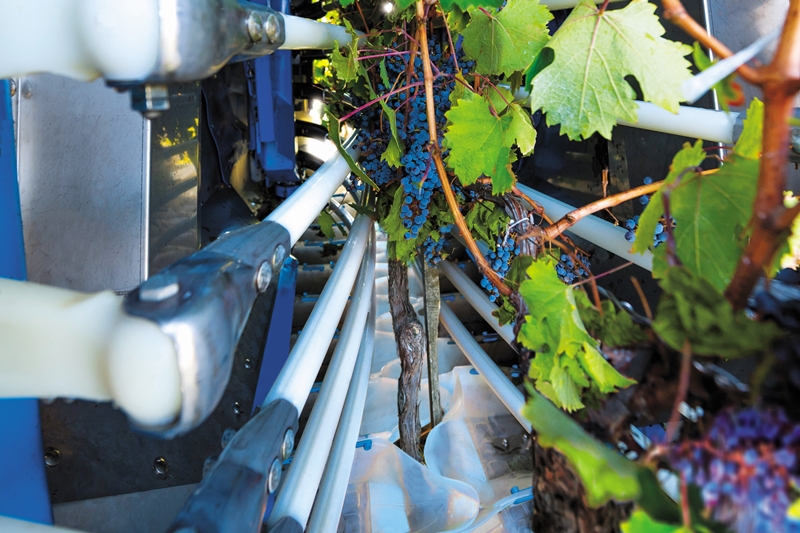

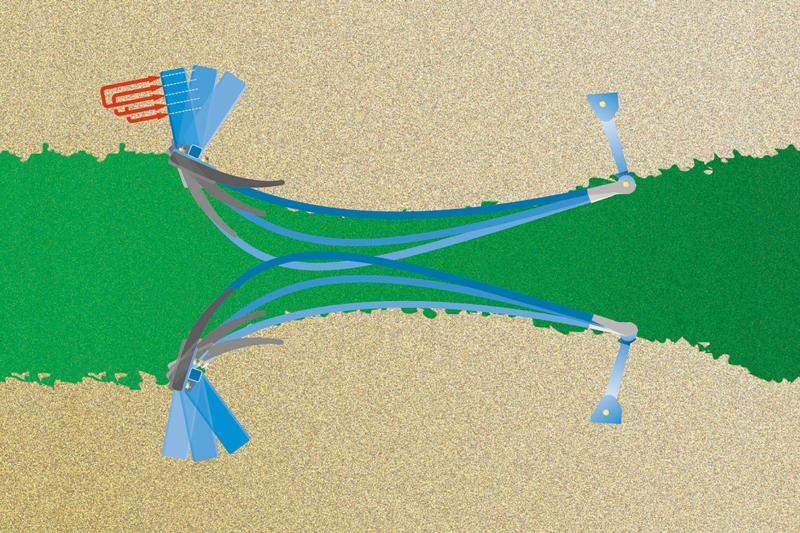

• Vstupní zóna – postupné zavádění hlavičky révy do aktivní zóny
• Aktivní zóna
  •     Bobule jsou jemně setřásány – žádné šlehání do hroznů
  •     Setřásací pruty obejmou porost, rozpohybují jej a bobule se oddělí uděleným zrychlením
  •     Pohyb setřásacích prutů je precizně ovládaný vzadu umístěnými tyčemi
• Výstupní zóna – pohyb se postupně zklidňuje
• Setřásací systém BRAUD SDC je uznávaný jako nejlepší na trhu.
• Setřásací pruty jsou na sobě vzájemně nezávislé, upeněné pomocí flexibilního upevňovacího systému. Jednotlivé setřásací prsty lze snadno a rychle zapnout nebo vypnout v závislosti na výšce umístění hroznů.

BRAUD 9000 M/L/N 6

• Automatické ovládání výšky
• Setřásací systém je vždy ve stejné výšce
• Lze si nastavit dvě výšky – pracovní a pro otáčení na souvrati
• Hmatač pro nastavení výšky
  •     Zamezuje poškození půdy I sklizňové hlavy
  •     Minimalizuje nárazy sklizňové hlavy a jejímu opotřebení

• Jedním tlačítkem aktivujete souvraťovou automatiku

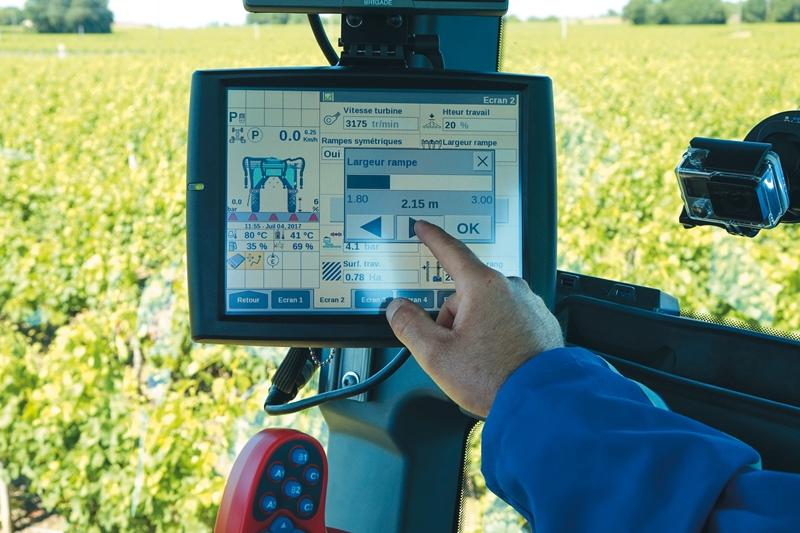

• Úpravu rychlosti setřásacích prutů provádí IMS 2.0 na základě
• Teploty oleje
• Změn otáček motoru
• Šířky řádku porostu

• ACS – systém automatického nastavení pro sklízenou plodinu si pamatuje vaše nejlepší parametry při sklizni

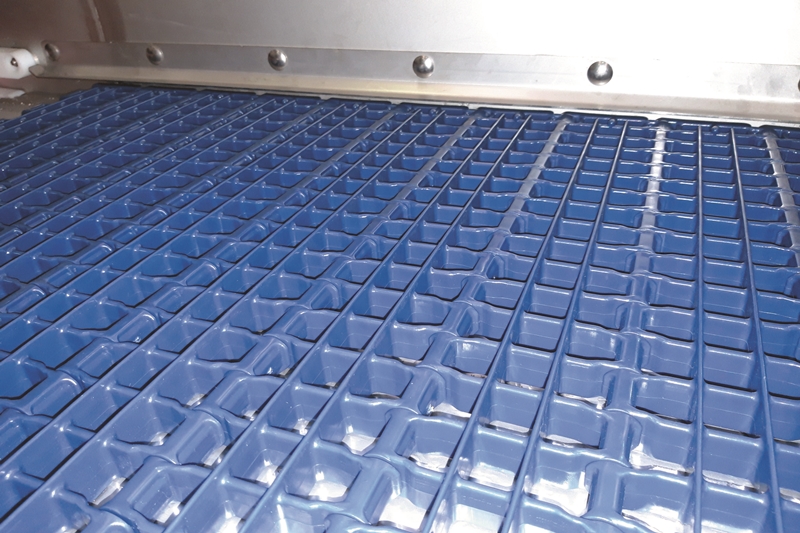

BRAUD 9000 M/L/N 7

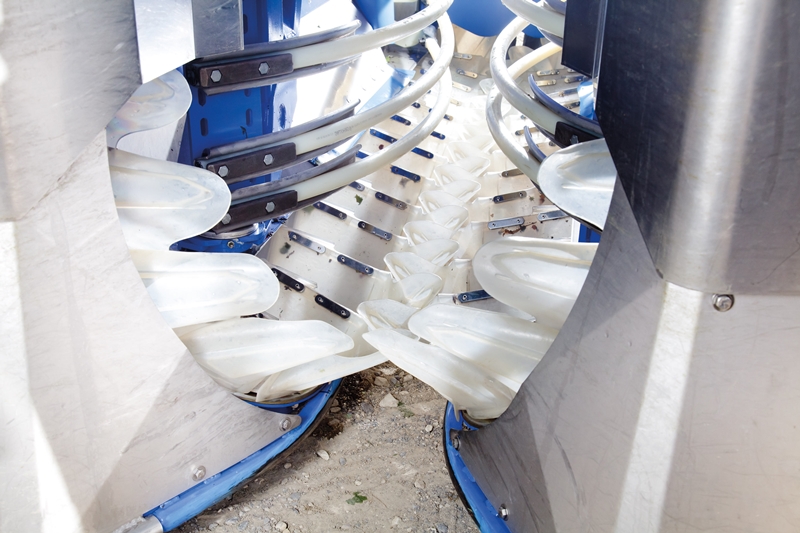

•     Kapsičky Noria nemají vůči porostu žádnou rychlost
•     Celý systém kapsiček je plně ohebný
•     Nedochází k poškození hlav révy vinné
•     Systémy rybí kosti naopak na hlavičky vyvíjí tření

• 2 x 63 kapsiček o velikosti XXL (kromě modelu 9070)
• 4 klipy: dva páry klipů
• Kapsičky jsou ještě flexibilnější
• Klipy jsou mechanickou pojistkou proti poškození kapsiček
• Klipy přináší nižší nároky na údržbu

• Kapsičky jsou dostatečně šetrnné i k nově dosazovaným hlavám, nemusí se nic nastavovat.
• V extrémních podmínkách nebo při omylu lze z řádku snadno vyjez – kapsičky mají reverzaci.

BRAUD 9000 M/L/N 8

• Prostor kolem hlaviček révy je kompletně utěsněný
• Ztráty jsou tak minimální
• Kapacita systému Noria činí 50kg na metr kapsiček, tj. 60 tun bobulí/ha při sponu 2,5m.
• Žádná úroveň výnosu vás neomezuje
• Vynikající délka systému kapsiček – 230 cm utěsněného prostoru u modelů Braud 9000
• Naprostor neporovnatelný systém proti “rybí kosti”

• Od setřásacích prutů až po zásobník je jen minimum dopravníků, což zachovává kvalitu obulí
• Stroj bobule “nelisuje”, zabraňuje tak maceraci a oxydaci.

BRAUD 9000 M/L/N 9

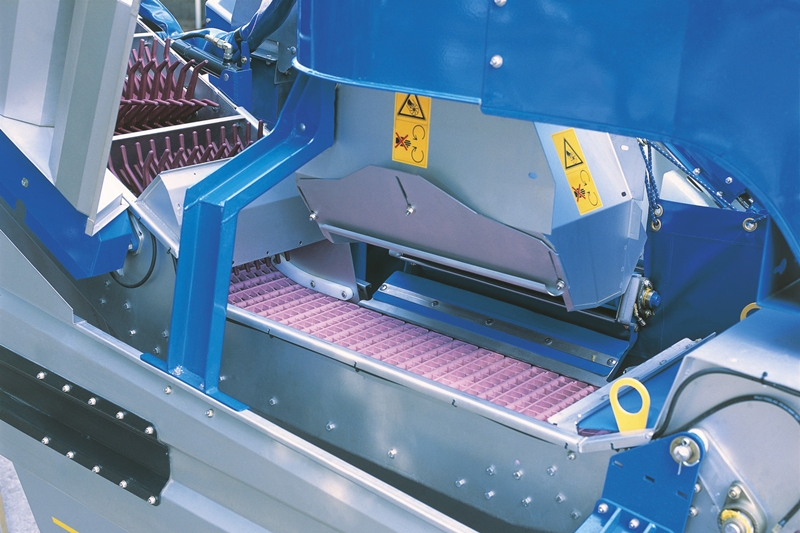

• Vysoko kapacitní dopravníky bobulí s šířkou až 700mm
• Rovnoměrné rozdělení bobulí na širokém dopravníku
  • Usměrňovací lopatka rozhrnuje bobule a listy
  • V prvních dvou třetinách jsou především hrozny
  • V poslední třetině jsou především listy a třapiny¨
  • Lepší rozdělení listů a bobulí přispívá k lepšímu čištění

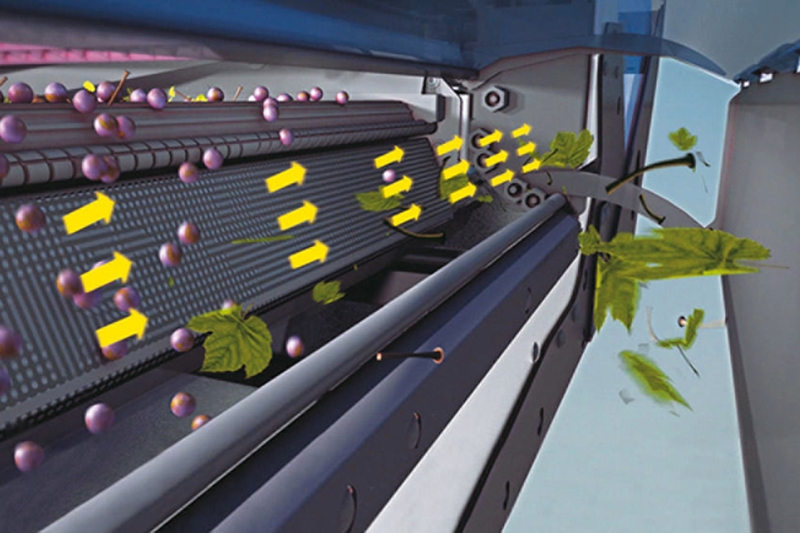

• Lehčí material je nasáván ventilátorem, bobule a hrozny proudí dolů k zásobníku
• Klapka na dopravníku zabraňuje hromadění nečistot na hraně destemeru

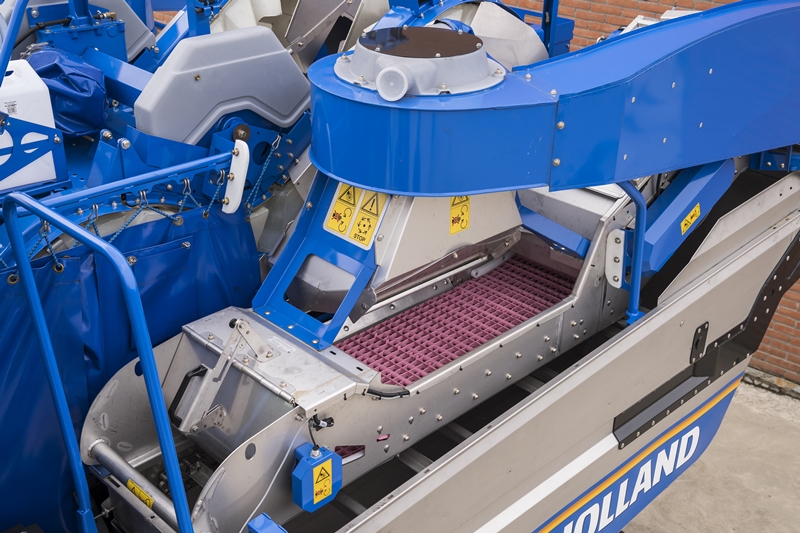

BRAUD 9000 M/L/N 10

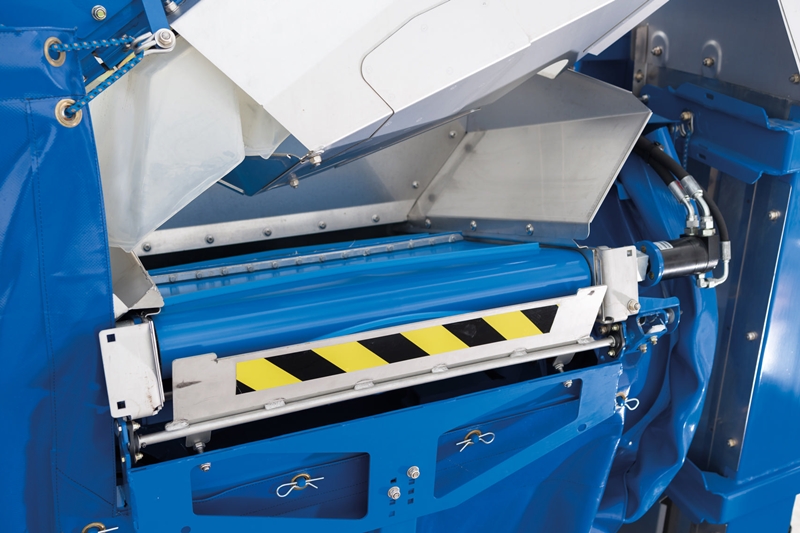

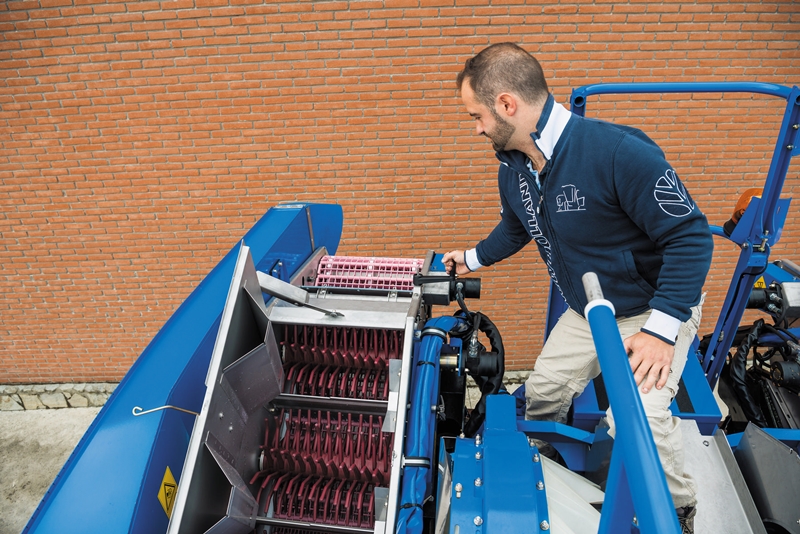

• Jemné odstopkování probíhá pomocí tří rotorů
• Na trhu již pracuje více jak 2000 strojů s destemerem
  •     Při šetrnném odstopkování uniká z hroznů minimum moštu.
• Precizní práce bez ohledu na odrůdu
  •     Odstopkování bez ztrát – 100% účinnost
  •     Ohleduplné odstopkování, bez macerace
  •     Proces odstopkování neovlivňuje výkon stroje
• Čistota sklizeného materiálu činí 99,54% (dle testu IFV z roku 2012 v odrůdě Syrah)
• Šířka odstopkovače činí 450mm
• Odstopkovač odstraňuje stopky, řapíky a tím i nežádoucí chute z výsledného vína.

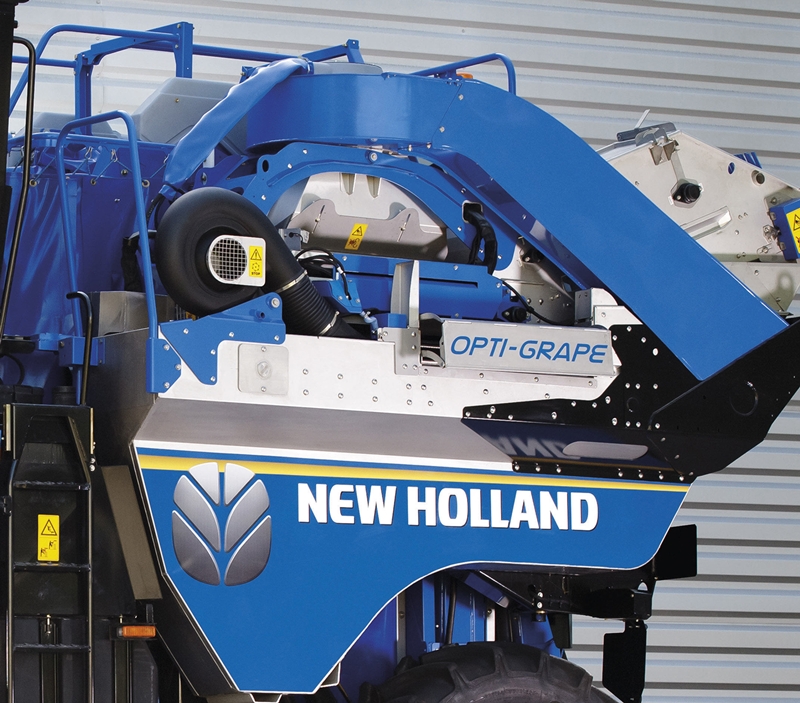

BRAUD 9000 M/L/N 11

• Dokáže ještě precizněji dotřídit bobule. Odstraňuje zbytky řapíků, dřeva, stopek i bobule s botritydou.
  •     Při práci s Opti Grape máme až 5x méně MOG (material other than grape – materiál jiný než bobule) ve srovnání s klasickým destemerem.
  •     Dokáže vytřídit plesnivé bobule a bobule s botritydou
• Systém lze jednoduše nastavit podle sklízené odrůdy – rychlost ventilátoru.
• Důkazem je odpad plynoucí ze systému Opti Grape
  •     OptiGrape umí vyčistit i malinké zbytky a kousky
  •     Podívejte se do odpadu a nastavte si citlivost podle vlastní potřeby
  •     “Odpadkový koš” je snadno dostupný a kontrola je tak velmi jednoduchá

BRAUD 9000 M/L/N 12

• Před třídění

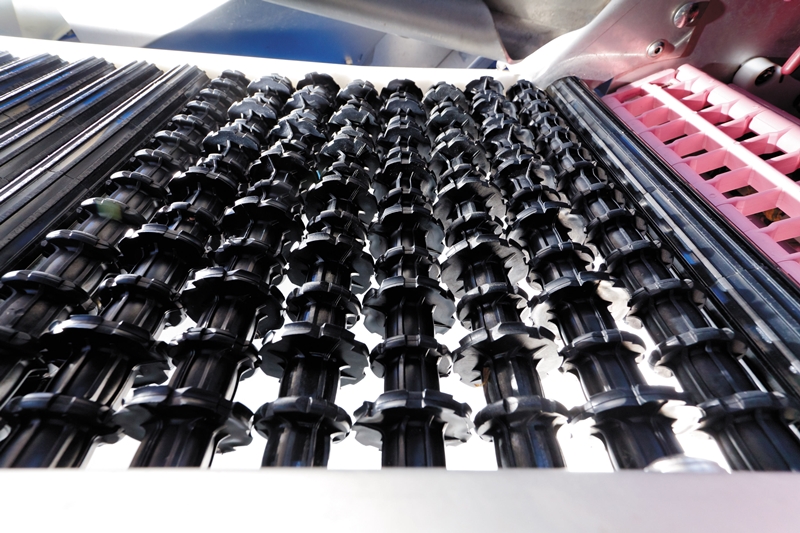

  •     Třídící a rozprostírací válce
  •     Pouze shluky bobulí jsou směřovány do destemeru
  •     Optimalizovaný proud plodiny – čisté bobule nejdou přes odstopkovač
• Odstopkovač
• Jednoduché odstopkování provádí 3 rotory
• Třapiny vypadávají na zem za sklízečem
• Separátor
• Sestává pouze z rozprostíracích válců
• Vznikne pouze tenká vrstva bobulí a rostlinných zbytků, kterou je třeba přečistit
• Vzduchová clona odstraní vše, co nemá “dostatečně kulatý” tvar

BRAUD 9000 M/L/N 13

• Umožňuje staticky zvážit hrozny před vysypáním do odvozů
• Odchylka činí méně než 1,5%
• Víte s čím můžete počítat při zpracování ve sklepě
• Velmi užitečná funkce pro poskytovatele služeb – přesnější ohodnocení odvedené práce

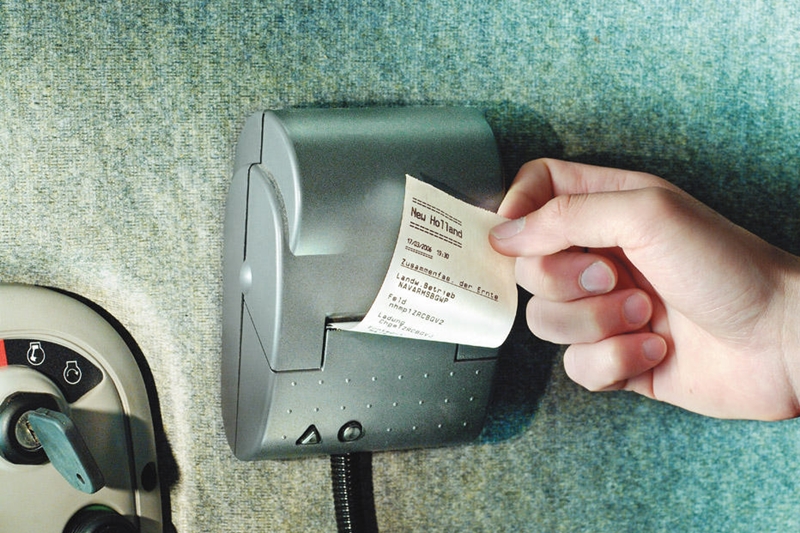

• Váha má výstup na tiskárnu. Lze vytisknout doklad ke každému zásobníku, vinohradu atd.

BRAUD 9000 M/L/N 14

• Automatické výškové a svahové vyrovnávání
• Až do boční svažitosti 30%
• 3 úrovně citlivosti – lehká / střední / vysoká
• Pamatuje si dvě výškové úrovně
  •     Výšku v řádku při sklizni
  •     Výšku na souvrati při otáčení

BRAUD 9000 M/L/N 15

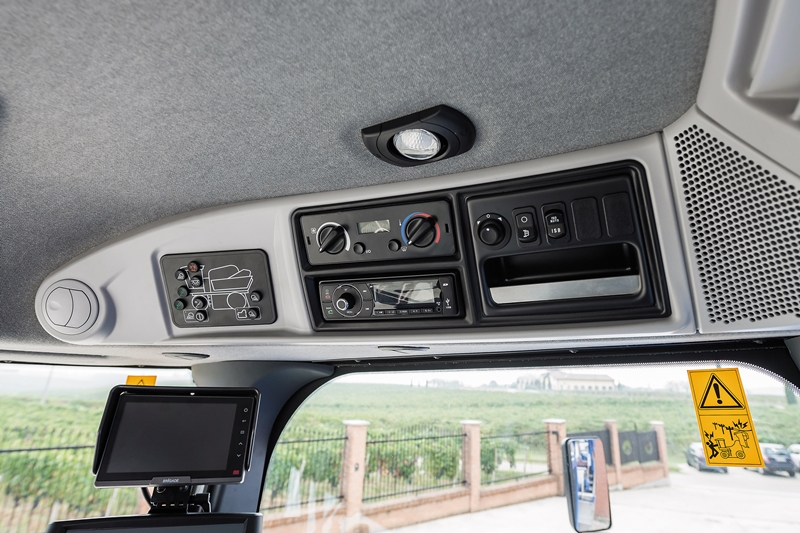

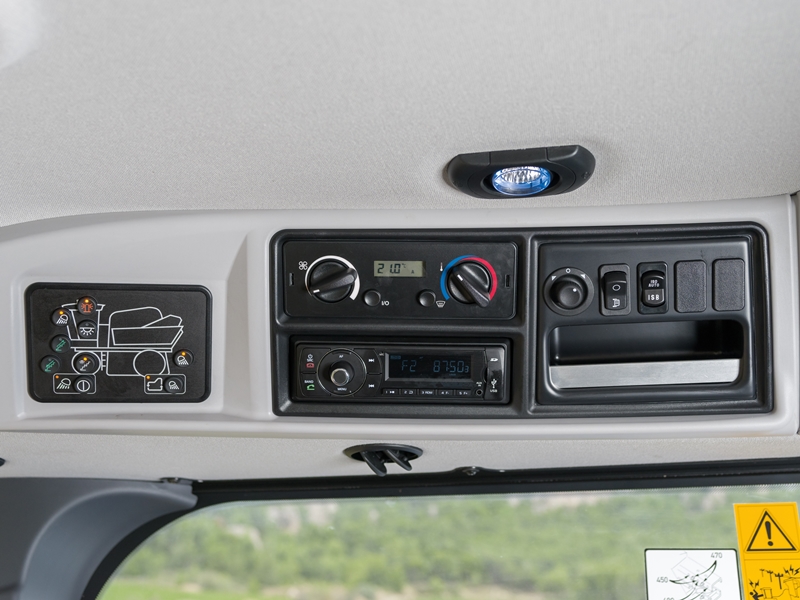

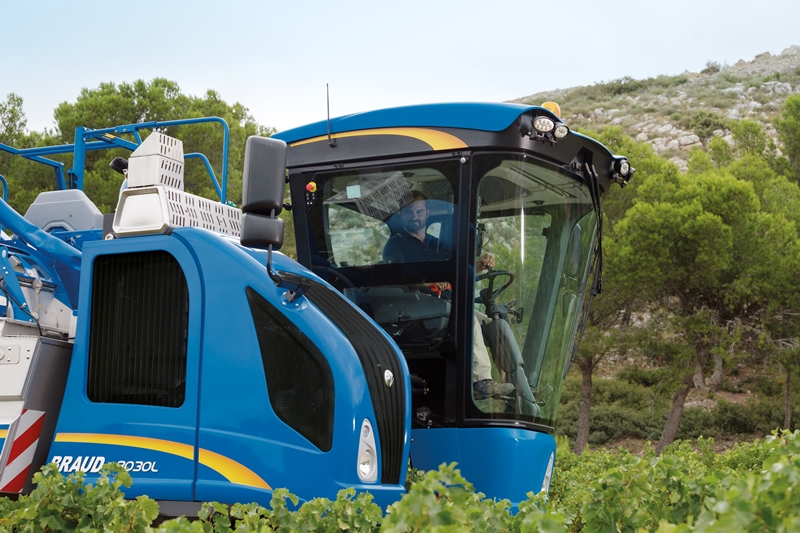

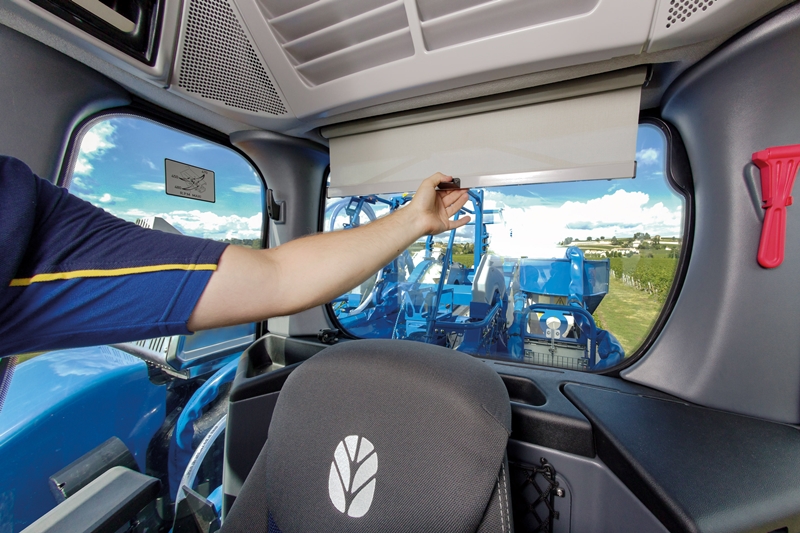

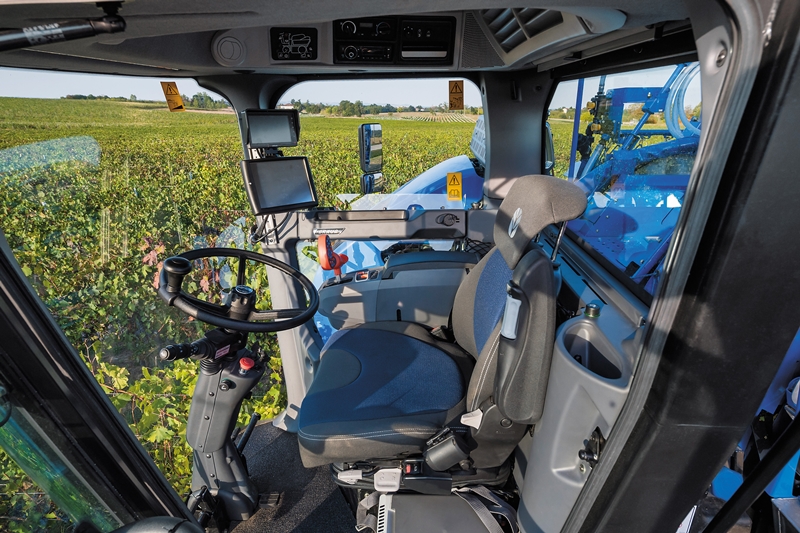

• Kabina Blue Cab4 byla oceněná zlatou medailí na specializované vinařské výstavě Sitevi 2015
  • Hospodárný systém duální filtrace vzduchu
  • Ochrana kategorie 2 při práci pouze v prašném prostředí
  • Ochrana kategorie 4 při práci v prostředí s chemickými látkami
  • Odpovídá normě EN 15-695 -1 a 2
  • Automatická aktivace ochrany kategorie 4 při zapnutí postřikovače
  • Automatické odsátí vzduchu před přetlakováním kabiny
• Automatické sledování počtu hodin odpracovaných s aktivním uhlíkovým filtrem
• Testováno laboratorně I v provozu

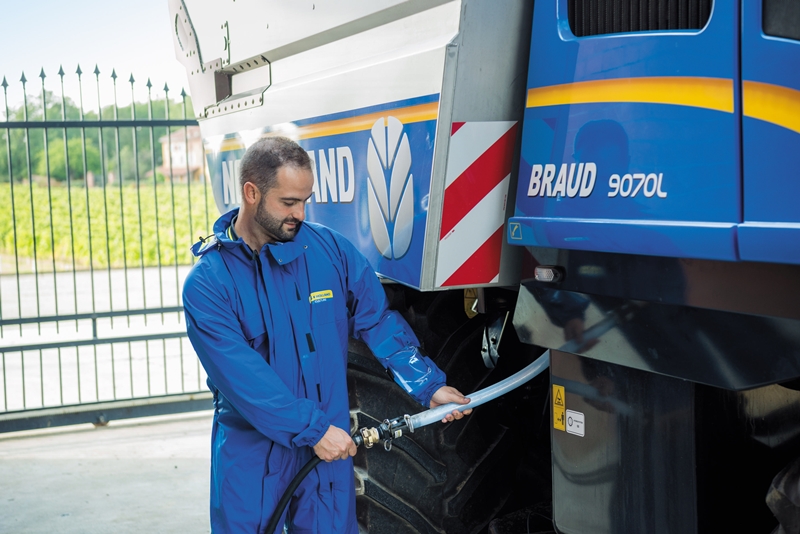

BRAUD 9000 M/L/N 16

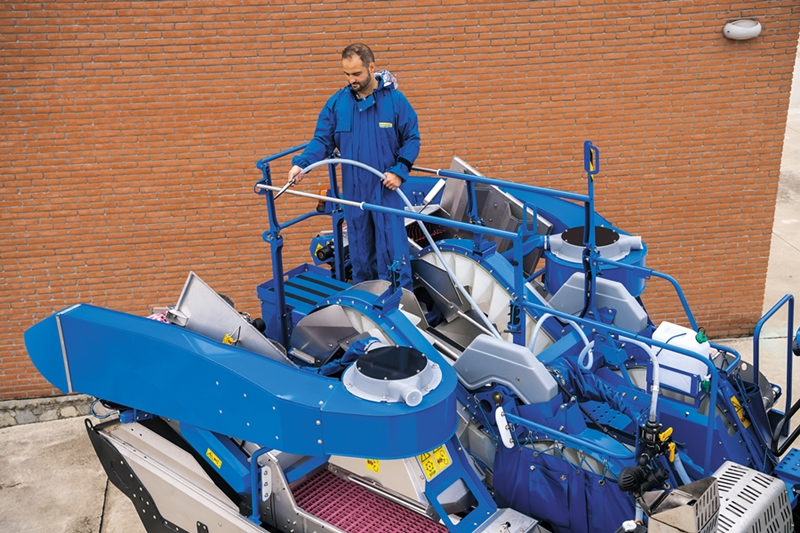

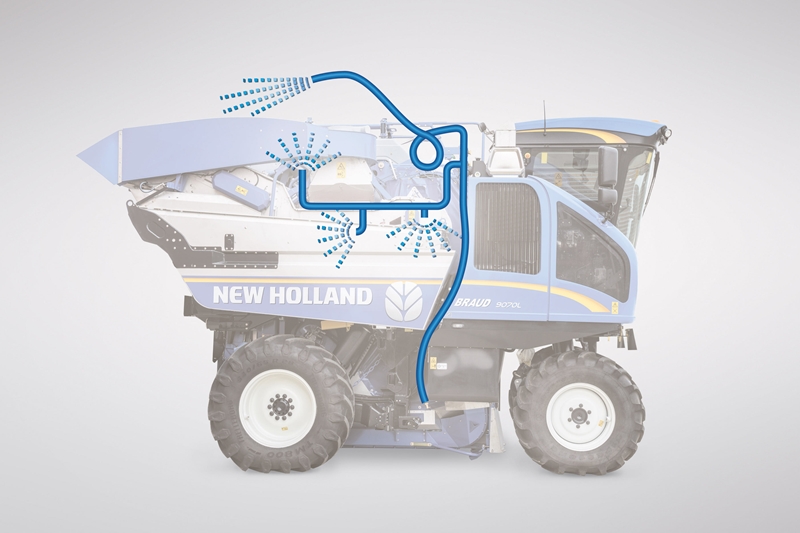

• Stroj umyjete již za 20 minut
  • 10 minut trvá automatické předmytí
  • 10 minut zabere ruční dokončení čištění stroje
• Předmytí – můžete aktivovat čištění pouze sklizňové hlavy. 2 ventily, 4 zóny, 7 různých intenzit mytí

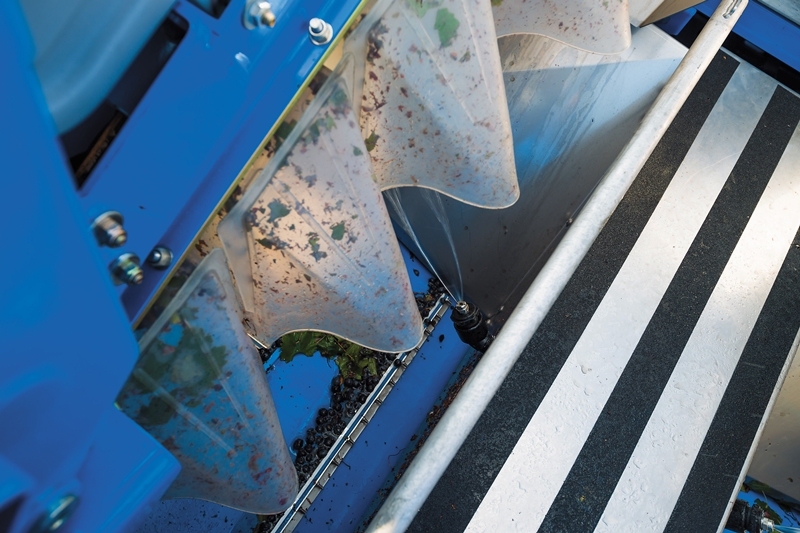

• 1 Sklizňová hlava se setřásacími pruty – 2 mycí trysky stříkají na všechy pruty, voda padá do systému NORIA
• 2 Dopravníkový pás – 2 mycí trysky, voda stříká do špatně dostupných míst
• 3 Pás vzhůru nohama – 2 mycí trysky, voda stříká na kapsičky když jsou vzhůru nohama a padá na dopravníkový pás a pokračuje mimo systém Noria.

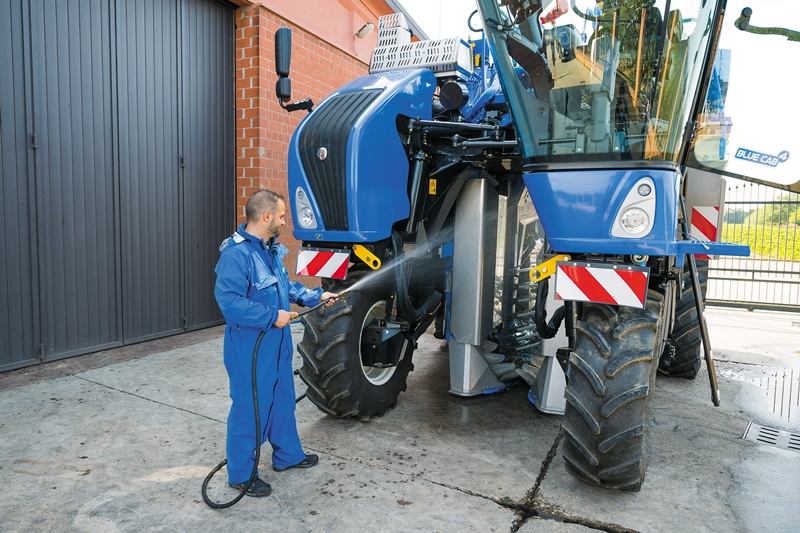

• 4 Manuální čistění  - hadice s tryskou pro ruční domytí celého stroje.

BRAUD 9000 M/L/N 17

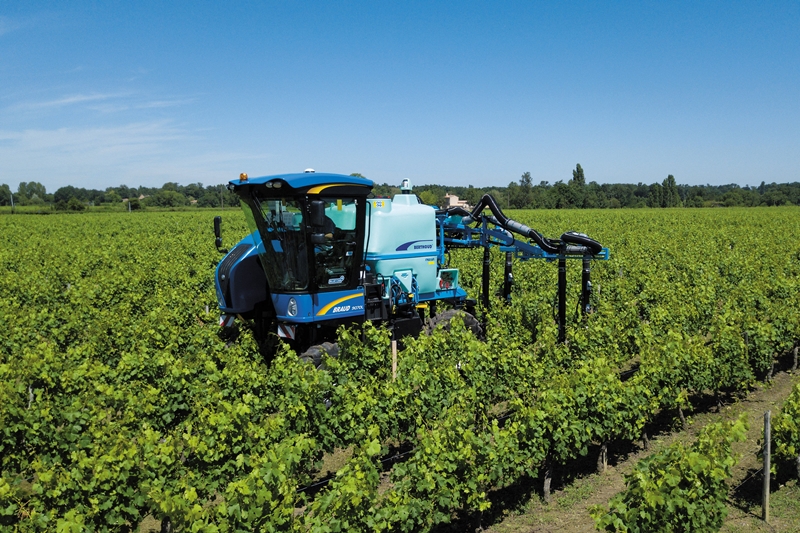

• ACS – pohoda při řízení. Otáčení na souvrati ovládáte jedním tlačítkem.
  • Vypnutí postřikovače
  • Zvednutí ramen a hubic
  • Snížení otáček motoru

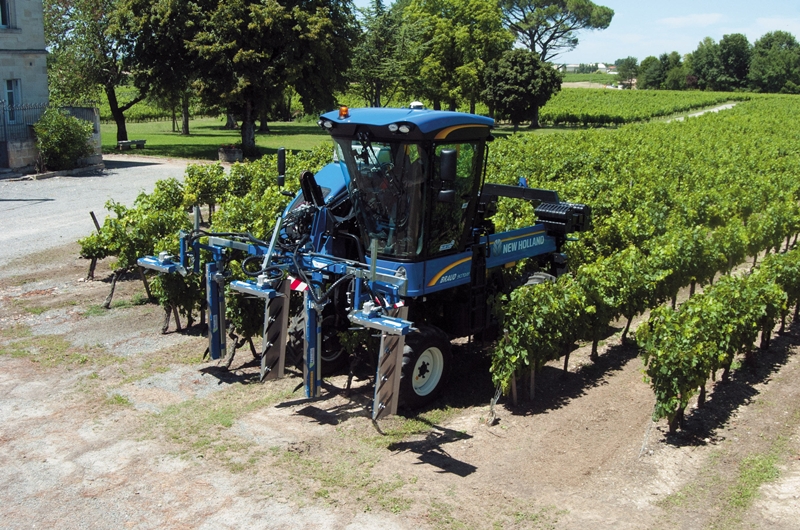

• Pokročilé ACS – automaticky sklápí boční rameno na souvrati.
• Automatické složení ramen stisknutím jednoho tlačítka
• Ramena si automaticky hlídají výšku od země a kopírují tak případné nerovnosti

BRAUD 9000 M/L/N 18

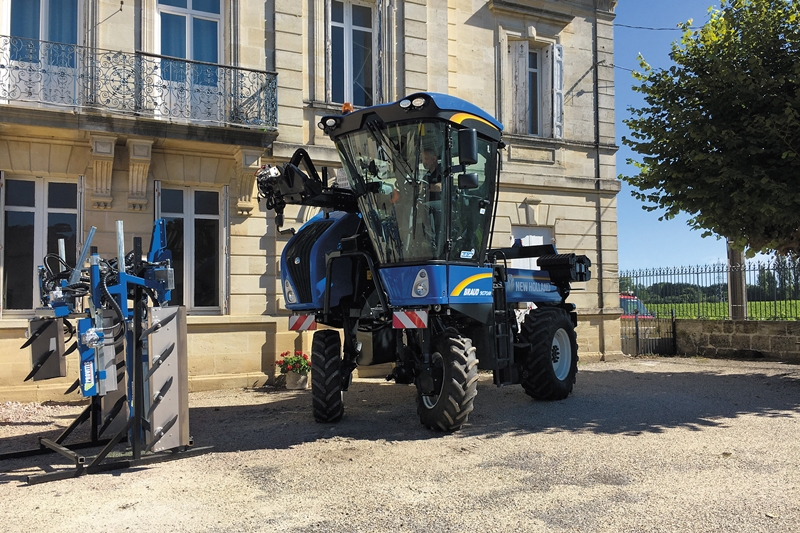

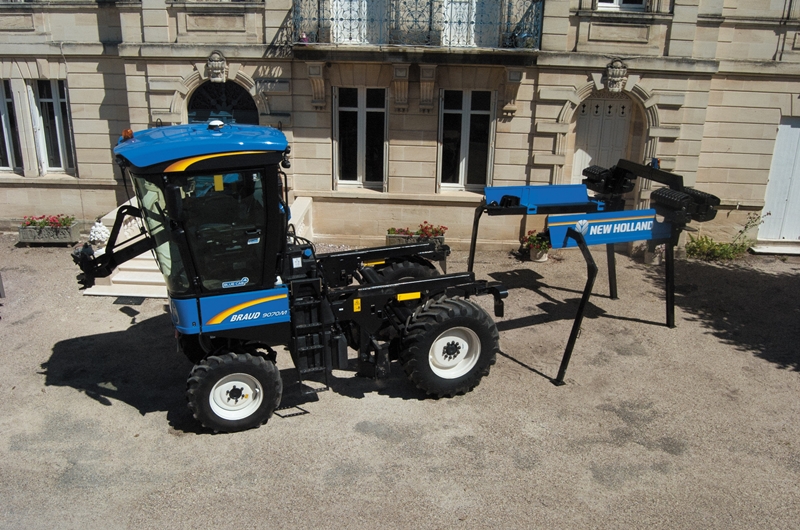

• Rychlé odpojení sklízecí hlavy – stačí na to 10 minut

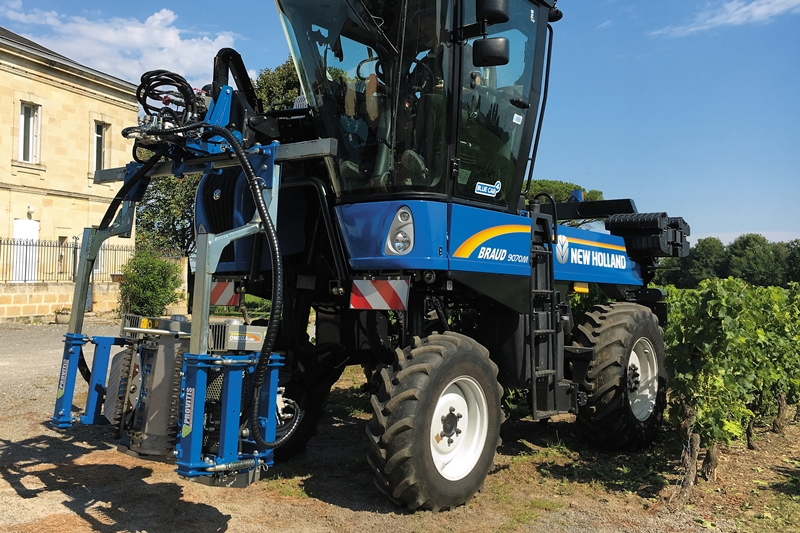

• Snadné připnutí multifunkční teleskopické ruky – stačí 15 minut
  •     Zvedá se nahoru a dolů
  •     Je teleskopická
  •     Jde nastavit úhel uchycení nářadí
• Multifunkční ruka je plně integrovaná
  •      Okruhy hydrauliky jsou na jednom místě
  •      Ruka je ovládaná pákou

BRAUD 9000 M/L/N 19

• Zadní rám je nově konstruovaný pro snadnou instalaci závaží
  •     Umožňuje správně rozložit hmotnost stroje
  •     Zadní rám se snadno nasazuje
